Restauration des Hödinger Kirchturms
Seite 6 - Arbeiten am Bund unter dem Turm

Der Bund unter dem Turm ist an seinen beiden Fußpunkten umfangreich beschädigt. Die Enden der horizontalen Zugbalken sind zum Teil nicht mehr vorhanden. Auch die sonstigen Hölzer sind stark geschwächt. Die Schwierigkeit an dieser Stelle war es, die enormen Lasten während der Maßnahme abzufangen. Bei den Reparaturarbeiten wurden zunächst alle zerstörten Bereiche entfernt. Die Schwelle konnte bereichsweise durch das Einsetzen eines Holz ergänzt werden. Der Zugbalken und die Strebe erhielten eine Prothese. Hierbei wird der bestehende mit dem neuen Balken überplattet und verbolzt.

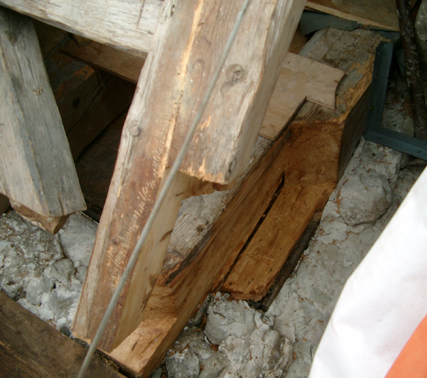

Die Fußpunkte sind in ihrer Tragfähigkeit stark eingeschränkt.

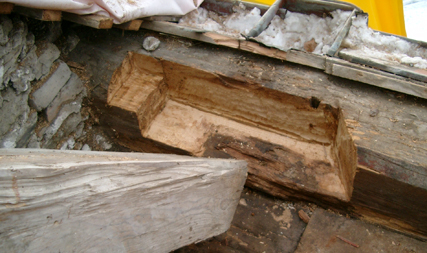

Die Überplattungen für die Prothesen sind hergestellt.

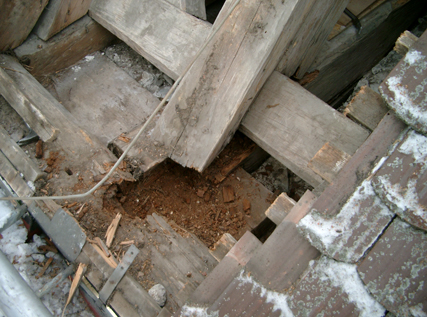

An der Schwelle wurden alle befallenen Bereiche entfernt. Jetzt kann ein ein Holz eingepasst werden.

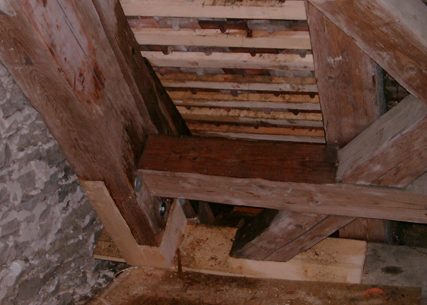

Der südliche Fußpunkt nach der Maßnahme. Jetzt können alle Lasten wieder uneingeschränkt abgetragen werden.

Weiter zu Seite 7: Außenwände im unteren Bereich
